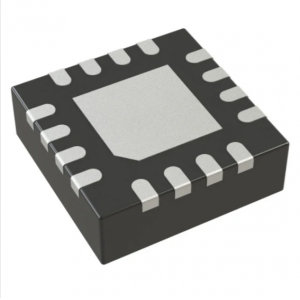

數字電容傳感芯片 - MC1081
Mouse over image to zoom
較多支持10路單端電容/5 路雙端電容測量
電容測量范圍：1pF~10nF
測量激勵：100KHz~30MHz，幅度可配置
電容/頻率分辨率：16bit
支持有源屏蔽，相鄰互電容測量
供電電壓范圍：2.3V~5.5V，內置LDO
單通道轉換時間：0.1ms~23.5ms可配置
內置16bit高精度數字測溫
產品介紹
MC1081系列是高集成度、多通道、寬頻的數字電容傳感芯片。芯片直接與測量電極板相連，通過振蕩頻率的變化，感知電容的變化。激勵頻率在0.1~30MHz范圍內可配置，測量頻率測量輸出為16bit數字信號，對應的電容較高分辨率為1fF。芯片支持多種工作模式，可以測量包括單端電容、雙端浮空電容和互電容多種模式。芯片內部集成了16bit高精度的數字溫度傳感器，可用于需要溫度補償及其它溫度復合傳感的場景。芯片采用全數字化設計，通過I2C接口配置各種功能和讀取數據，支持較高1Mbps的通訊速率。
電容式傳感通過電場激勵下被測物質的微小電容變化，可實現對不同物質的介電檢測，是一種非接觸、高分辨率、高速度、低功耗、低成本的感知方法。和國內外同類產品相比，MC1081芯片較多可同時測量10路單端電容，或者5路雙端電容。電容激勵頻率調節范圍大、幅度可配置，電容測量的工作模式多樣且配置靈活，工作電壓范圍寬，外圍電路簡單、適用性強。芯片可廣泛用于非接觸介電檢測、液位測量、觸摸控制、接近感知、水浸傳感、干濕度檢測、含水率分析等各種場景。
一、數字電容傳感芯片 - MC1081的特性：
較多支持10路單端電容/5 路雙端電容測量
電容測量范圍：1pF~10nF
測量激勵：100KHz~30MHz，幅度可配置
電容/頻率分辨率：16bit
支持有源屏蔽，相鄰互電容測量
供電電壓范圍：2.3V~5.5V，內置LDO
單通道轉換時間：0.1ms~23.5ms可配置
內置16bit高精度數字測溫
典型單通道平均電流：2.5μA@1Hz
睡眠電流：50nA
通信接口：I2C
工作溫度：-55℃~+125℃
QFN16/TSSOP16/DFN8 封裝可選
二、數字電容傳感芯片 - MC1081的應用：
液位測量
含水率測量
水浸傳感
干濕度分析
介電檢測
接近感知
按鍵觸控
手勢識別
